BYQ2L系列CB级双电源自动转换开关

应用范围

BYQ2F/L系列智能自动双电源转换开关（以下简称开关）适用于交流50Hz，额定工作电压400V，额定工作电流16A~1600A。使用于紧急供电系统的两路电源常用电源（N）与备用电源（R）之间的互相转换（也可设定为手动）和作为控制、信号、联锁等用途的控制电路的开关，本品在某些型号中带有通讯专口，可实现远程控制，让用户实现无人值守变电所。适用于住宅小区、军事设施、医院、商场机场等场所。

正常工作条件

1、安装的海拔高度不应超过2000米。

2、周围环境温度上限不高于+40℃，下限不低于-5℃，24小时平均值不超过+35℃。

3、大气的相对温度在周围空气温度为+40℃时不超过50?在较低的温度下，可以有较高的温度，应考虑到温度变化会发生产品品表面的凝露。

4、无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。

5、无显著摇动和冲击震动的地方。

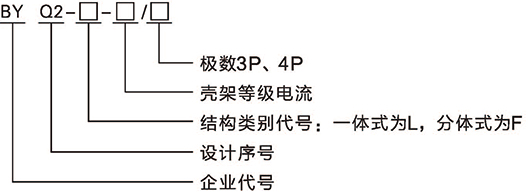

型号含义

结构与功能

本智能转换开关由微电脑控制器和开关转换装置两大部分组成，二者之间有专用线缆连接。

开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作；机械电器双重联锁等特点，**程度满足供、配电需要。

开关工作有三个状态他置供用户选择：常用电源（N）合、双分、备用电源（R）合，开关具有体积小，重量轻、工作稳定，使用方便等特点。

智能控制器功能

BYQ2FA是一款新型智能自动双电源转换开关。智能控制器由键盘位输入和(LCD）显示，可对常用电源（N）和备用电源（R）三相同步检测：对断相、失压或欠压，低于额定工作电压值的85?判为欠压，备用电源（R）故障报警及双分，微机对检测结果做出处理，然后发出相应指令，处理结果可显示在(LCD）上，给用户一个良好的人机对话界面，报警亦可人工关闭（︾）。当前无论工作在何等模式下，微机检测到异常数据，3S从异常电源断开进入双分保护状态，经延时（O-30S）转换到正常电源供电。例：自投自复模式，常用电源（N）出现异常将自动转换到备用电源（R）供电，如常用电源（N）恢复正常则自动返回，如两路工作电源同出现故嘛，微机3S后将发出双分指令，其电源恢复正常者优先工作。

LCD显示和控制器设置说明

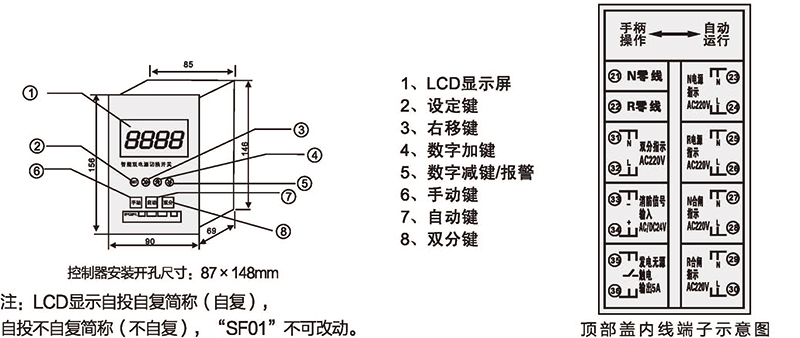

NA、NB、NC表示常用三相电源（常用）指示，RA、RB、RC表示备用三相电源（备用）指示，字母显示表示工作正常，闪动或消失表示异常；“报警”字样显示表示报警系统已打开，“报警”字样消失表示报警系统已关闭，按减“”键可消除报警。“双分”显示表示已进入双分工作模式，否则已退出双分模式。

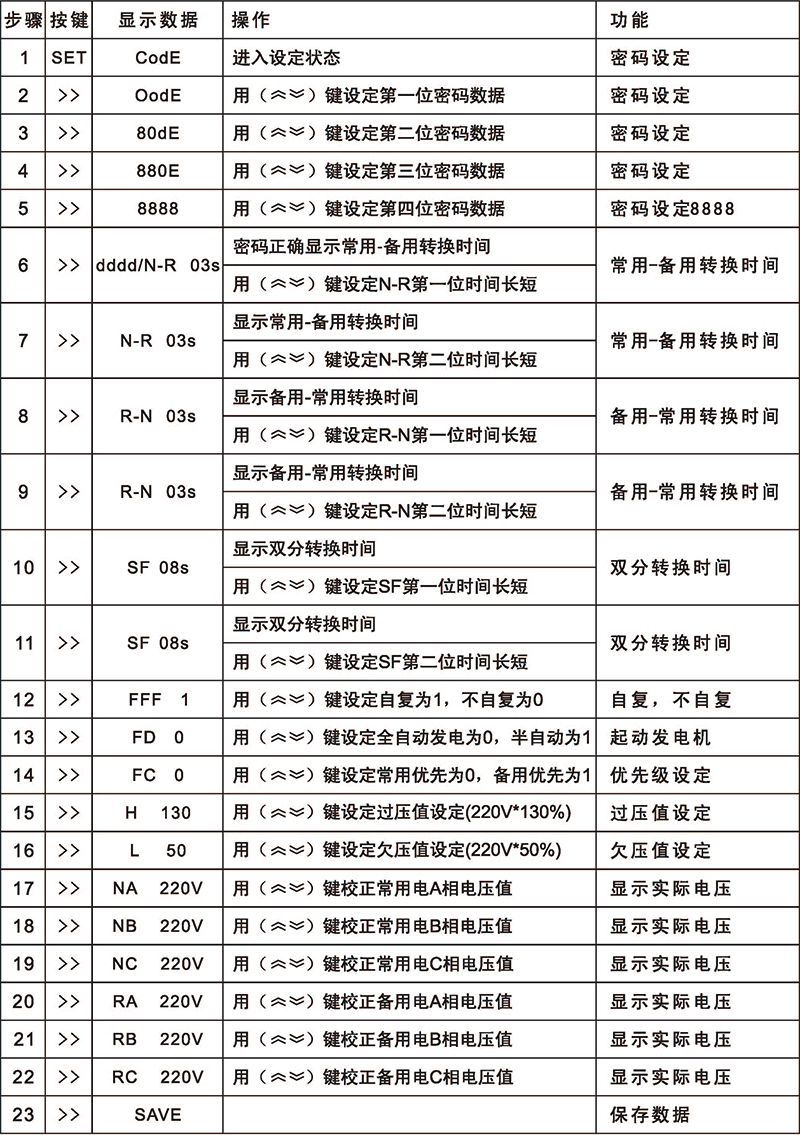

SET设置键、移位“”、增“”、减“”，初始密码为8888。内部参数厂方已预设好，用户无需改动。“03S”延时时间“FFF1”自复、“FFF0”不自复，“SF08”双分时间。“N→P”闪动为常用优先，“P→N”为备用优先。

底部接线端子“1”至“10”分别为：“1”空脚，“2”至“5”为常用电源A、B、C、N输入端，“6”至“9”为备用电源A、B、C、N输入端，“10”空脚“11”至“13”为电机控制线，“14”至“18”为空脚。

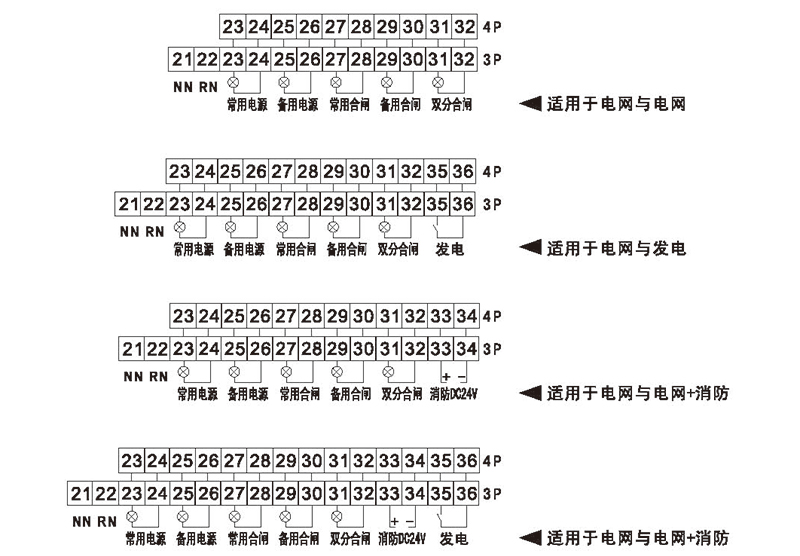

顶部盖内线端子“21”至“36”表示如下：“21”为常用电源零线（NN），“22”为备用电源零线（RN)，注：“21、22”在开关采用3极时，零线输入使用，开关采用4极时“21、22”端子不要零线输入。“23、24”为常用电源指示输出到信号灯（220V）。“25、26”为备用电源指示输出到信号灯（220V）。“27、28”为常用开关闭合信号输出到信号灯（220V），“29、30”为备用开关闭合信号输出到信号灯（220V)。“31、32”为开关双分状态信号输出到信号灯（220V)，“32、34”消防信号输入端AC或DC6-24V无源，“35、36”发电信号触点（5A)。“检修→运行”为拔动开关：按钮在检修侧，控制器不能正常运行双电源操作机构不能由控制器控制，只能用手柄来操作。

设置程序说明

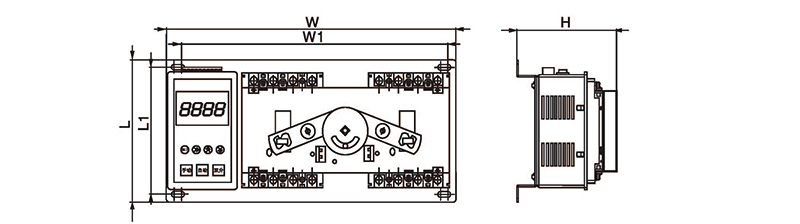

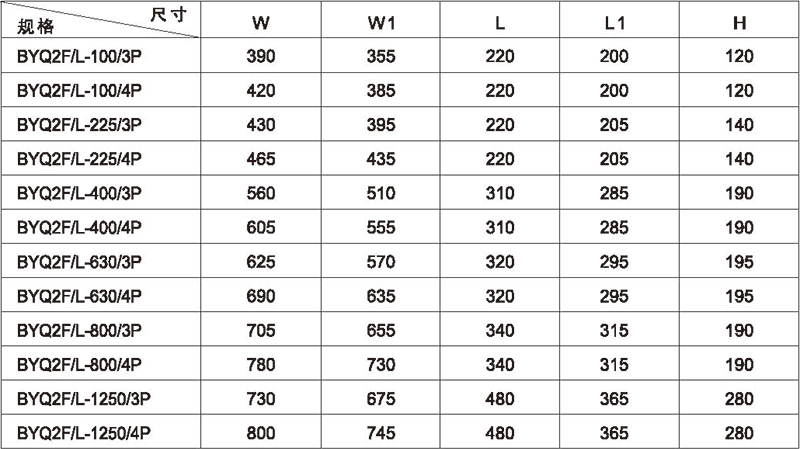

外形及安装尺寸

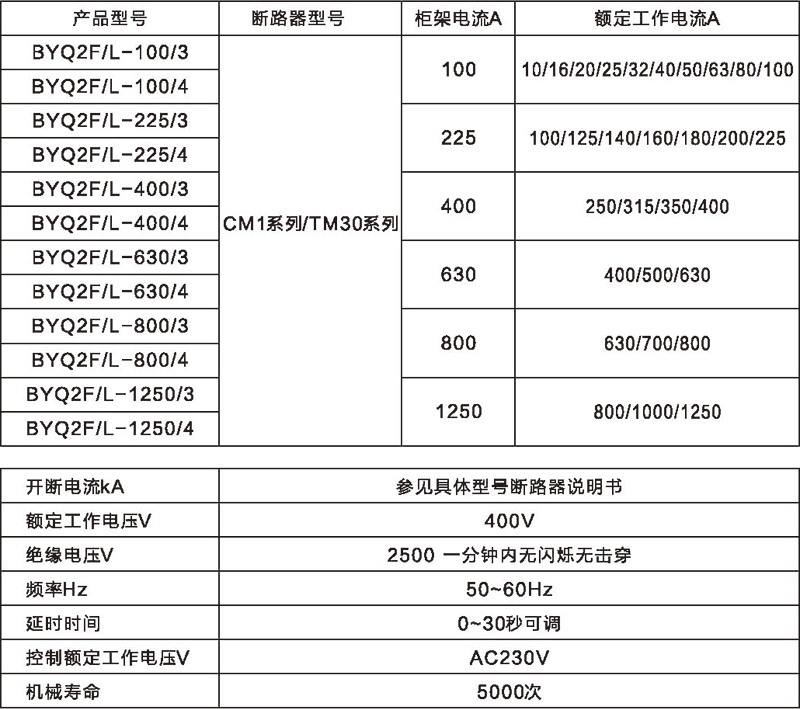

主要技术参数

安装及使用方法

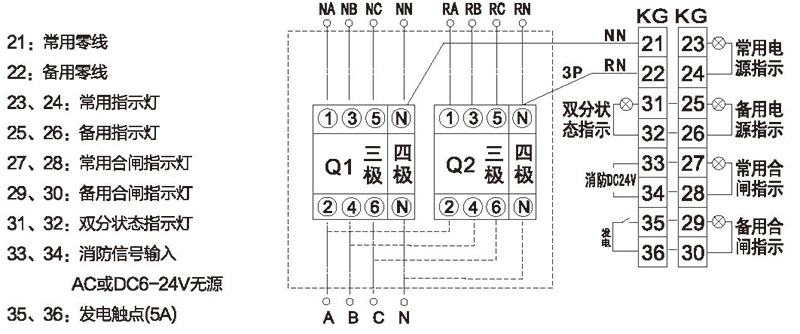

注：上图仅供用户参考，综合功能接线图根据型号功能不同，接线图也有所不同。当发生火灾时，EPS消防信号启动（消防中心提供），使Q1、Q2新路器脱扣或处于断开状态。

（KG)接线端子

（Q1、Q2）断路器；

（内置）发电、卸载触点

虚线部分由用户自备。

接线示例；接线缴子（KG)

注：三极断路器（3P），四极断路器（4P），DC24V（外置）消防中心提供
