BYQ3R系列CB级双电源自动转换开关

产品结构与特点

具有体积小，结构简单；操作方便，使用寿命长，2P、3P、4P均可提供；开关切换驱动采用单电驱动、平稳、无曝音、冲击力小；具有机械连锁和电气联锁，切换可靠，手动、自动切换均可；常用、备用断路器额定电流可以不同；A.T.S内装有接线端子供用户接线可以反映断路器（开或闭）状态；A.T.S面板上有各种指示。

使用操作

无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一—自动按钮置于手动位置。当推动手柄顺时针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行断路器QR合闸，常用电源执行断路器QN分闹。

将手动一一自动按钮置于自动位置，如果常用电源供电正常，转换开关将转到常用电源供电，面板中常用合闸指示灯亮；如果常用电源供电不正常，则转换开关将转到备用电源供电，面板中备用合闹指示灯亮。

转换开关设有两只1A的熔断器和一只接线端子，熔新器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板。提供有源电源，其电压为交流220V，电流为150mA，其中具体操作可参考线路图进行连接。

产品型号含义

外形及安装尺寸

技术特性

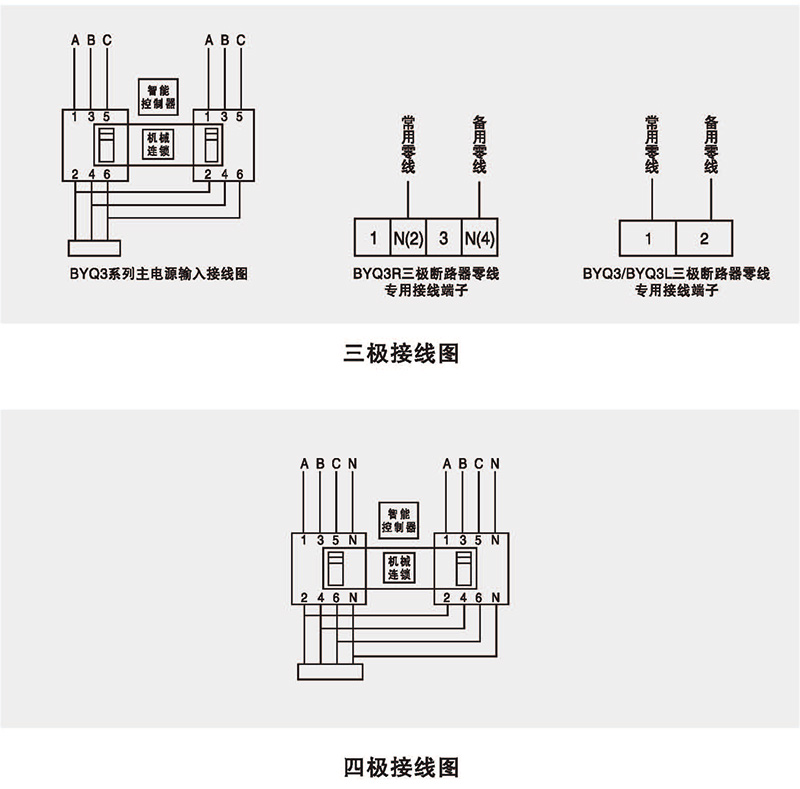

主回路接线图

外接电源合闸指示及消防电源接线图

注：根据图示选用合适载面的导线将两个微型断路器的进出线端接好，且进线端的相序必须一致。三极微型断路器加接各自的零线到装置的中性线N端子上，否则ATS不能正常工作。
