双电源自动转换开关操作详解

1、正确设置自动/手动和测试按钮

双电源手动/自动按钮用于改变手动和自动工作状态。它是一个绿色的方形按钮位于控制器面板的中间。在正常使用中，按钮应该处于自动状态（按钮处于凹陷位置）。当需要手动操作时，应将按钮设置为手动状态（按钮处于弹出位置）。

2、2。双电源按钮是模拟常见电源故障，在调试过程中进行自检的红色功能按钮。当处于电压位置时，指示公共电源处于正常状态，开关处于公共电源侧；当处于弹出状态时，指示公共电源处于异常状态，开关指向备用电源侧，双电源自动转换开关。

注：当双电源处于正常工作状态时，手动/自动按钮和测试按钮处于按下位置。

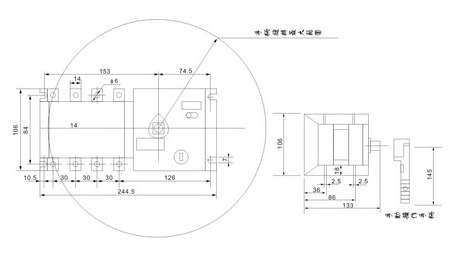

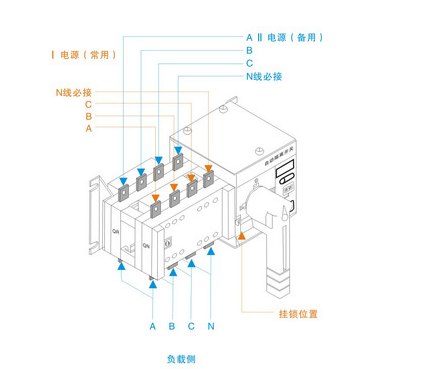

3、正确完成手动操作

当使用或调试双电源自动转换开关需要手动操作时，请遵循以下步骤：

a）将双电源的手动/自动按钮设置为手动状态（祥见2、1）

b）将手动操行手柄向您所需要的方向（按所指示的N合、R合方向）旋转到位（GQ1-65/100/225可听到断路器合分闸的声音且能看到绿色的OFF或红色的ON标志，GQ1-400/630/800可直接观察到断路器动作）。

C）在旋转手柄完成手动关闭操作后，在操作过程中请在手柄旋转的相反方向再次旋转75度左右，用于完成手动操作后电机与机构之间的啮合，否则电机将无法驱动机构关闭。

将双电源手动/自动按钮设置为自动状态，进入正常自动工作状态，双电源自动切换。

3、正确完成再扣

CB双电源在负载短路、过载或人工按下紧急断电按钮时，造成断路器脱扣，需要手动重新按钮断路器。这些步骤如下：

a）将双电源的手动/自动按钮设置为手动状态（祥见2、1）

B）检查负载电路并排除负载电路故障。

C）手动操作机构使脱扣断路器处于开启状态，并继续向电源的另一侧旋转约30度。

d）对于GQ1-100/225请按指示方向用力扳动再扣扳手，直到扳不动为止；对于GQ1-400/630/800，请将断路器手柄用力向分闸方向扳动，直到挂上扣为止，（GQ1-65自动再扣）。

E）将双电源的手动/自动按钮设置为自动状态，进入正常自动工作状态，并自动切换双电源。

注：断路器脱扣后手动操作未完成时，手动/自动按钮不可能处于自动状态，否则电机可能损坏，双电源自动转换开关。
