双电源自动转换开关接线图

发布时间:2022年02月23日 浏览量:3643 【返回上一页】

双电源自动转换开关现在已经被越来越多的客户所接受,每位客户所需要的功能都各自不同,不同的需求接线方式都是不同的,接下来我们就来说说常见的几种功能的接线方式。



首先,接线前我们得准备好所需要的工具:万用表、一字螺丝刀和十字螺丝刀。

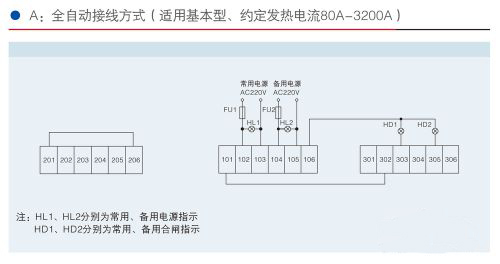

一、需要实现全自动、自负自投功能时。

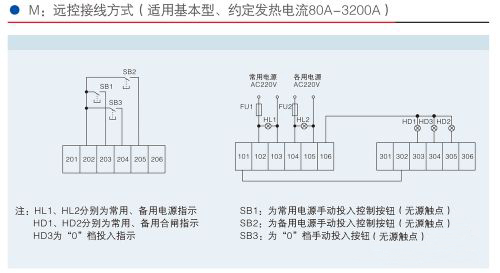

二、需要实现远程手动功能时。




三、既需要实现全自动功能,也需要实现远程手动功能时,和只实现远程手动功能的接线图一致。


注意事项:以上所有的接线方式,都是在两路市电的前提下实现的。如果只有一路市电,另一路是发电的话,那么需要先启动发动机,然后在自动转换到发电。

特别注意:自己接线在通电时务必注意安全!
