智能型双电源自动转换开关工作原理图

发布时间:2019年03月28日 浏览量: 【返回上一页】

普通型与智能型在功能上存在较大的差异,普通型产品的使用范围远不如智能型产品,因此,大力发展智能型双电源自动切换开关既是市场的需求,也是技术发展的必然趋势。


一、工作原理

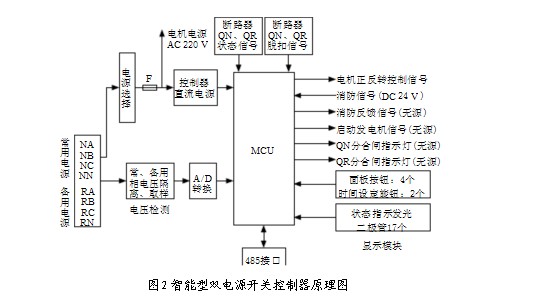

智能型自动转换开关主要由以下几部分组成:智能控制器、机械联锁传动机构、电动机、断路器、输入输出接线端子等组成。如图1图2

原理:

控制器对两路电压/电流同时进行检测,对高于额定值(可调)的电源电压/电流判为过电压/电流,对低于额定值(可调)的判为欠电压/电流。微机控制电路对上述检测结果进行逻辑判断,处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。

上述检测结果可在智能自动控制器面板LCD显示屏上显示出来,也可以同时通过485串口与计算机相连,采用软件控制,供用户查找原因,以便用户在最短时间里修复线路,使双电源供电恢复原状态。



二、主要功能

1、测量与显示:集合了电量变送器、数显表、数据采集器等仪器的部分或全部功能。测量功能包括:两路三相相电压、频率。同时,检测转换开关的状态量(合闸、分闸、脱扣)等。采用LCD液晶大屏幕中文显示。完备的中文操作提示使操作更方便。

2、判断与控制:控制器对两路电的供电质量进行延时判断后,具有自动切换时间可调l~60s,输出20A无源触点,控制转换开关切换。转换开关可以是两个机械联锁的接触器,电动空开,也可以是专业的ATS(如SOCOMEC)。

3、通信功能:控制器同时具有RS232C、RS485串行通信接口,应用通信规约,借助于PC或数据采集系统上运行的软件,能提供一个简单实用的对工厂、电信、工业和民用建筑物双电源切换管理方案。实现双电源切换的“遥控、遥测、遥调、遥信”四遥功能。产品可远距离控制消防信号输出。

4、编程与设置:允许用户在现场或监控中心对其工作状态“自动/手动”、“一路优先供电、二路优先供电和无优先供电”、通信参数、转换需要的各种延时等参数进行更改设定。同时记忆在内部Flash存储器内,在系统掉电时也不会丢失。在现场或监控中心设定油机启动、报警输出等功能。

5、时钟功能:控制器具有实时时钟,并可进行校准。

6、优化的电源设计:控制器的供电电源可以外 接直流供电(12~24V),也可以不接;不接时,当两路A相电压都没有时,工作将失效。

7、数字化的参数整定:控制器的所有参数均采用数字化调整,摈弃常规采用电位器的模拟调整方法,简化了硬件电路,提高了整机的可靠性和稳定性,每个参数均可以单独调整,不会对其他参数造成影响。

8、双电源供电双分状态:系统负载于双分状态的时候,不论两组电源是否正常以及系统“手动”和“自动”的预置状态,系统都仍然保持双分状态。

9、产品保护功能:过负荷和短路保护;断相、断路保护;失压、欠压保护,保护精度高。

10、高性能单片机程序控制,采用模块化结构设计,具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用,无噪声运行。嵌入式安装方式,结构紧凑,安装方便。
