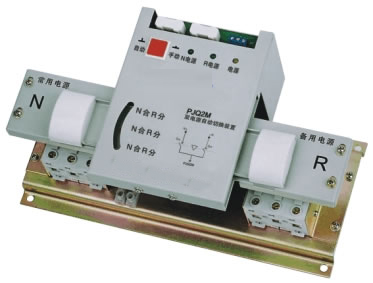

XCQ双电源自动转换开关

发布时间:2019年03月28日 浏览量:568 【返回上一页】


自动转换开关电器(ATSE) Automatic Transfer Switching Equipment(ATSE)由一个(或几个) 转换开关电器和其它必需的电器组成,用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。电气行业中简称为“双电源自动转换开关”或“双电源开关”。

ATSE 在我国经历了四个发展阶段,即接触器式、断路器式、负荷开关式和双投式。

**代为接触器式转换开关,是我国最早生产的双电源转换开关,它是由两台交流接触器及其机械和电气连锁装置组成,这种装置因机械连锁不可靠、耗电量大等缺点,在工程中越来越少地被采用。

第二代为断路器式转换开关,也就是我国**标准和IEC 标准中所谓的CB级ATSE,它是由两台断路器及其机械和电气连锁装置组成,具备一定的保护能力,但是机械连锁不可靠。由于断路器同负荷隔离开关本身的区别,在过电流状况下的应用效果不如PC级产品。

第三代为负荷开关式转换开关,它是由两台负荷开关和一套内置的连锁机构组合而成,机械连锁可靠,转换由电磁线圈产生吸引力来驱动开关,速度快。

第四代为双投式转换开关,集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的自动转换开关。触头系统采用双列复合式设计,为统一设计制造,体积小,结构简单。该产品不具备电流保护功能,属于PC级转换开关电器产品。该类产品一般转换时间比较小,开关转换驱动采用电机驱动,转换平稳可靠,操作器电机驱动只在开关转换瞬间有电流通过,稳态时无需提供工作电流,节能显著。产品无温升发热、触点粘结、线圈烧毁现象。开关带有机电联锁装置,可实现自投自复、失压、欠压、断相保护、手动-自动转换、延时控制等。具有结构简单、体积小、自身连锁、转换速度快、安全可靠等优点,为电源转换类主流产品。

我公司生产的XCQ系列双电源自动转换开关属于第四代产品,符合的标准为IEC60947-6-1、GB14048.11《自动转换开关电器》和IEC60947-I/GB/T14048.1《低压开关设备和控制设备总则》


2、适用领域。

XCQ系列双电源自动转换开关适用于额定绝缘电压690V、额定功率50HZ、额定工作电压400V及以下、额定电流10A~3200A的配电系统中。主要用于供电系统在应急情况下的双路电源转换,最小转换动作时间小于0.2S,以确保主要负荷(应急照明、应急楼梯、消防系统等)连续可靠工作。广泛应用于高层楼宇、邮电通讯、工矿企业、船舶运输、电力站、医院、银行等需要提供不间断供电的重要场所。


3、功能及特点

安全性能好,可靠性高

XCQ系列双电源自动转换开关采用机电一体化设计,开关转换准确、灵活、顺畅,使用寿命达8000次以上。运用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术,基本实现零飞弧(无灭弧罩)。

具备满负荷状态下接通、承载电流的能力;具有三个稳定的工作位置,有明显的通断位置指示;配备了可靠的机械联锁和电气联锁功能,有效实现电源与负载间的隔离。主要元器件选用国际知名品牌,如荷兰PHILIPS公司、美国MOTOROLA公司、德国VAGO公司和日本OMRON公司等。

自动化程度高,无电磁干扰

XCQ系列双电源自动转换开关电磁兼容好,抗干扰能力强,对外无干扰。开关工作不需要外接任何控制元器件,具有多路输入/输出接口,便于实现远程PLC控制及系统自动化。

外形美观,体积小,重量轻

XCQ系列双电源自动转换开关的最小体积为192mm×104mm×108mm,重量仅2.3kg,大大节约了其所需的柜体尺寸,特别适用于现代化建设中的供电系统。
